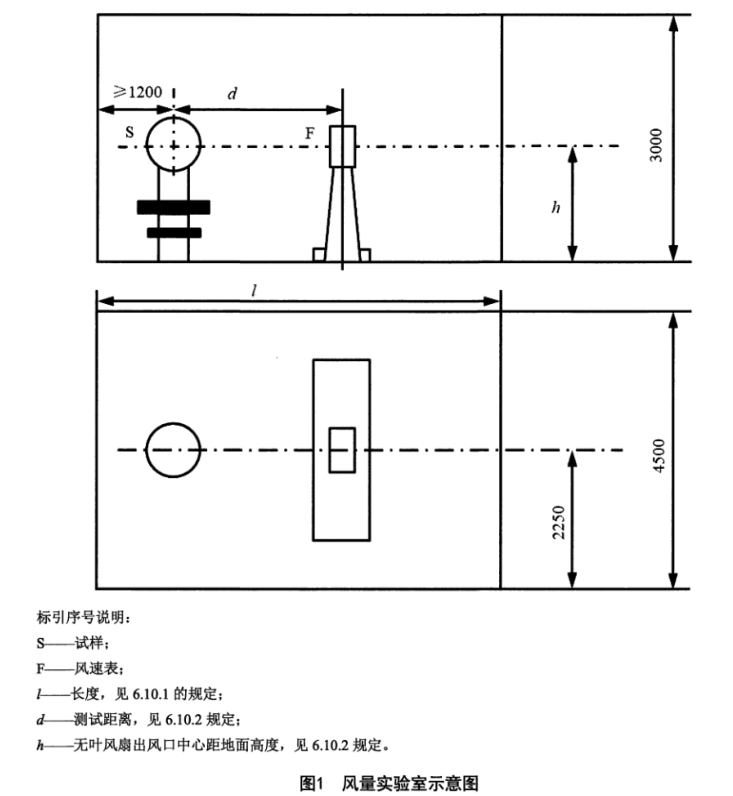

当等效扇叶直径大于400mm时，不小于1500mm。被测无叶风扇出风口中心与前墙墙面的距离:
--当等效扇叶直径不大于400mm时，不小于1800mm; --当等效扇叶直径大于400mm时，不小于4000mm。
被测无叶风扇出风口中心与左右两侧墙墙面的距离:2250mm。被测无叶风扇出风口中心与后墙墙面的距离:不小于1200mm。
风速表的叶片平面应与被测无叶风扇的扇叶平面平行，这两个平行平面之间的距离(测试距离)，为被试无叶风扇等效扇叶直径的3倍，允许士15mm的误差。
风速由量程合适的叶片风速计测量。至少使用4个叶片式风速计。

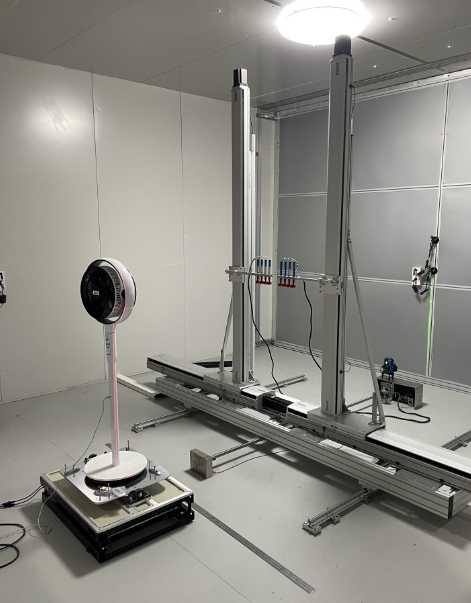

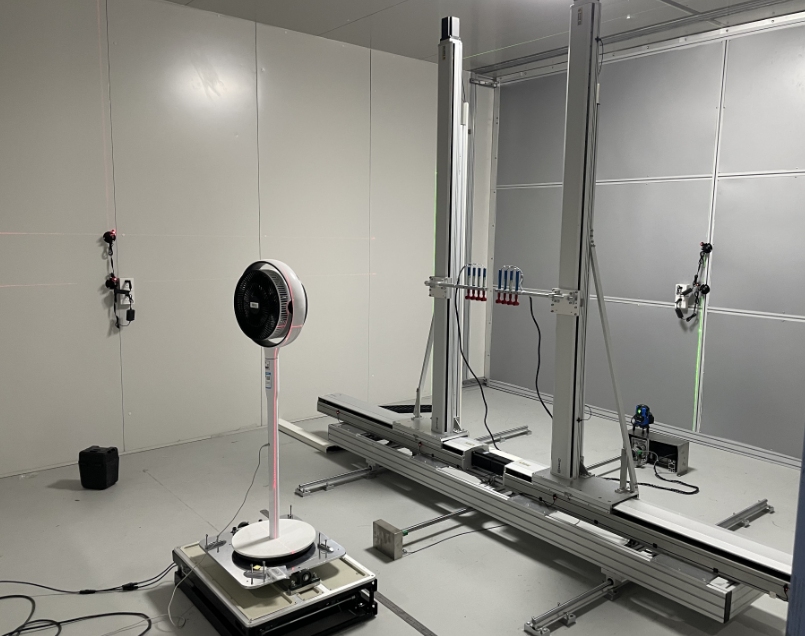

使用气流自动试验台测量，并且，包含一组外径不超过40mm的叶片式风速计。风速计的尺寸使其能安装在两个风速计之间40mm的空间内，见附录A。
在Z轴(手动或自动)可操作到精度为2mm。遥控可移动X轴Y轴(见图2)，精度为1mm。在试验进行时，试验屏应设计合理，没有外来气流。注:Z轴垂直于风速表平面。
试验前，将被测无叶风扇在额定电压、额定频率下至少运转1h。
测量时，无叶风扇的竖直摆放，摇头机构和回转机构不工作，并在zui高转速挡位运转。
试验时，在无叶风扇送风的一边，除可放置风速表及其搁架外，不应放置其他物品。试验过程中，试验人员可在无叶风扇进风一边停留，仅在操作风速表和读取数据时，才进入无叶风扇的送风一边，并尽快返回。
通过移动装有风速计的气流试验台的臂架来进行测量。如果风速计布置在Y轴上，则沿着X轴。如果风速计布置在X轴上，则沿着Y轴。
对于沿X轴布置的风速计，风速计气流试验台的臂架位于风扇出风口的中间高度处。对于沿Y轴布置的风速计，风速计气流试验台的臂架位于风扇出风口的中间高度处。
当风速计沿X轴布置时，试验台沿Y轴向上移动40mm，直到所有风速计测量的风速都不超过24 m/min。然后，风速计气流测试台返回到其起始位置，沿Y向下移动40mm，直到所有风速计测量的风速都不超过24m/min。
当风速计沿Y轴布置时，试验台沿X轴向左移动40mm，直到所有风速计测量的风速都不超过24 m/min。然后，风速计气流测试台返回到其起始位置，沿X向右移动40mm，直到所有风速计测量的风速都不超过24 m/min。
测量风速的时间不少于1min。
对于每一个测量点，速度读数使用算术平均值,在至少60s的采样周期内平均,采样率至少为2Hz。
